Produkty Wentylatory suszarnicze

KSBF

Spis treści:

Opis produktu

ksu

Wentylatory osiowe, rewersyjne (dwukierunkowe), do ciągłej pracy w wysokich temperaturach to jest do + 105°C oraz wysokiej wilgotności powietrza. Wyposażone w kołnierze o większych średnicach zewnętrznych i większej średnicy podziałowej otworów przyłączeniowych w stosunku do wentylatorów typu „KSU”. Wyposażone w nowoczesne łopatki o kształcie kielichowym zapewniające te same przepływy w obydwu kierunkach.

  • Standardowy zakres średnic: 500 – 1250mm
  • Zakres wydajności: 5400 – 81300m3/h
  • Temperatury pracy: od -20 do +105°C
  • Materiał wirnika: łopatki i piasta – aluminium odlewane ciśnieniowo
  • Moce instalowanych silników: 0,55 – 11kW
  • Obroty silników: 1500, 1000 min-1
  • Silniki wyposażone w łożyska bezobsługowe
  • Silniki w standardzie przystosowane do regulacji prędkości obrotowej za pomocą przemiennika częstotliwości
  • Obudowy stalowe
  • Zabezpieczone antykorozyjnie obudowy – malowanie proszkowe

Wykonania opcjonalne:

  • Wysokotemperaturowe temp. max: 135°C (seria 135HT),
  • Obudowa wykonana z blachy nierdzewnej
  • Silniki wyposażone w smarowniczki
  • Parametry przepływowe inne niż standardowe
  • Moce instalowanych silników: do 22kW

Budowa

OBUDOWA

Silnik

Wirnik

  • Spawana z aluminium o zoptymalizowanym kształcie wlotu/ wylotu
  • Wyposażona w spawaną półkę silnika
  • Wykonana z aluminium gwarantującego wysoką odporność na korozję

Wykonanie opcjonalne obudowy:

  • Materiał: stal nierdzewna gat. 1.4301
  • Malowane w kolorze z palety RAL
  • Asynchroniczne 3 fazowe
  • Napięcie zasilania: 3~ 230/400V; 400/690V
  • Klasa izolacji: H
  • Stopień ochrony: IP 55
  • Korpus silnika z odlewu aluminiowego
  • Wyposażone w łożyska bezobsługowe

Wykonanie opcjonalne silnika:

  • Napięcie zasilania: 440V, 460V
  • Częstotliwość zasilania: 60Hz
  • Klasa sprawności: IE3, IE4
  • Stopień ochrony: IP 56, IP 66
  • Czujniki temperatury uzwojeń
  • Łopatki i piasta – aluminium odlewane ciśnieniowo
  • Specjalny kształt łopatki – kielichowy zapewnia wysokie sprawności i wydajności w obydwu kierunkach przepływu
  • Wyważany dynamicznie w klasie G-6,3 zgodnie z ISO 1940-1

Dane techniczne

Specyfikacja

Nr
kat.		 Typ
wentylatora		 Prędkość obrotowa [min -1] Moc silnika [kW] Prąd przy napięciu 3~400V [A] Wydajność maksymalna [m3/h] Maksymalne ciśnienie całkowite [Pa] Poziom dzwięku [dB(A)]* Waga [kg]**
1101 KSBF500/0,55/8/Al.rev 1400 0,55 1,88 9000 120 77 17 Wybierz
1102 KSBF630/1,1/5/R/Al.rev 1400 1,1 3,45 15500 150 79 26 Wybierz
1103 KSBF710/2,2/9/R/Al.rev 1400 2,2 4,9 22500 250 80 38 Wybierz
1104 KSBF808/3,0/9/R/Al.rev 1400 3,0 6,3 30500 250 81 39 Wybierz
1105 KSBF900/4,0/6/R/Al.rev 1400 4,0 8,2 34900 230 83 68 Wybierz
1106 KSBF1000/5,5/8/R/Al.rev 1400 5,5 11,5 48600 300 84 82 Wybierz
1107 KSBF1250/7,5/9/R/Al.rev 960 7,5 15,3 74200 200 102 104 Wybierz
1108 KSBF1250/11,0/9/R/Al.rev 960 11,0 21,9 81300 200 102 183 Wybierz

Charakterystyka

Wydajność

KSBF500

KSBF630

KSBF710

KSBF808

KSBF900

KSBF1000

KSBF1250 7,5 kW

KSBF1250 11,0 kW

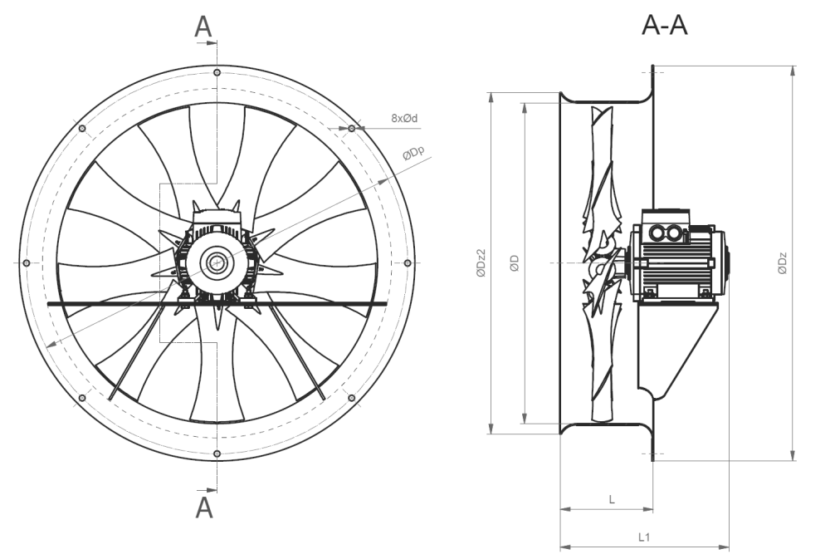

Wymiary

Wymiary

Nr produktu Typ wentylatora ØD ØDz2 ØDp ØDz L L1* n x Ød
1101 KSBF500/0,55/8/Al.rev na zapytanie na zapytanie na zapytanie na zapytanie na zapytanie na zapytanie na zapytanie
1102 KSBF630/1,1/5/R/Al.rev 630 683 760 818 195 ~365 8xØ12
1103 KSBF710/2,2/9/R/Al.rev 710 763 860 898 195 ~390 8xØ12
1104 KSBF808/3,0/9/R/Al.rev 808 861 960 996 235 ~430 8xØ14
1105 KSBF900/4,0/6/R/Al.rev 890 943 1040 1078 235 ~410 8xØ14
1106 KSBF1000/5,5/8/R/Al.rev 985 1038 1115 1173 235 ~440 8xØ14
1107 KSBF1250/7,5/9/R/Al.rev na zapytanie na zapytanie na zapytanie na zapytanie na zapytanie na zapytanie na zapytanie
1108 KSBF1250/11,0/9/R/Al.rev na zapytanie na zapytanie na zapytanie na zapytanie na zapytanie na zapytanie na zapytanie
