Opis produktu

Wentylatory osiowe do nadmuchowego przewietrzania miejscowego lub chłodzenia stanowiskowego. Zbudowane na mobilnej ramie z możliwością regulacji kąta wyrzutu powietrza. Wykonanie przemysłowe, do eksploatacji w zakładach produkcyjnych gdzie stanowiska pracy wymagają ciągłego bądź okresowego dostarczenia świeżego powietrza.

  • Standardowy zakres średnic: 400 – 1000mm
  • Temperatury pracy: od -20 do +55°C
  • Materiał wirnika: łopatki – polipropylen zbrojony włóknem szklanym, piasta – aluminium
  • Moce instalowanych silników: 0,37 –3,0kW
  • Obroty silników: 1500, 1000 min-1
  • Silniki wyposażone w łożyska zamknięte, bezobsługowe
  • Silniki trójfazowe w standardzie przystosowane do regulacji prędkości obrotowej za pomocą przemiennika częstotliwości
  • Obudowy stalowe
  • Zabezpieczone antykorozyjnie obudowy – malowanie proszkowe

Wykonania specjalne:

  • Materiał obudowy ze stali nierdzewnej
  • Umieszczenie kilku wentylatorów na jednej ramie

Budowa

Obudowa

Silnik

Wirnik

  • Wykonana maszynowo z konstrukcyjnej blachy stalowej. Wyposażona w kołnierz oraz lej wlotowy wykonane z płaszcza korpusu
  • Wyposażona w siatki osłonowe na wlocie i wylocie
  • Zabezpieczona antykorozyjnie poprzez malowanie proszkowe. Malowana w kolorze: RAL 9005 (czarny)

Wykonanie opcjonalne obudowy:

  • Zabezpieczenie antykorozyjne poprzez cynkowanie ogniowe
  • Materiał: stal nierdzewna gat. 1.4301
  • Materiał: aluminium
  • Malowane w innym kolorze z palety RAL
  • Asynchroniczny 1 lub 3 fazowy
  • Napięcie zasilania: 1~ 230V; 3~ 230/400V; 400/690V
  • Klasa sprawności: IE 3
  • Klasa izolacji: F
  • Stopień ochrony: IP 55
  • Korpus silnika z odlewu aluminiowego

Wykonanie opcjonalne silnika:

  • Napięcie zasilania: 460V, 500V; 1000V
  • Częstotliwość zasilania: 60Hz
  • Klasa sprawności: IE 4
  • Klasa izolacji silnika: H
  • Stopień ochrony: IP 56, IP66
  • Czujniki temperatury uzwojeń
  • Łopatki wykonane z polipropylenu zbrojonego włóknem szklanym, piasta wykonana z odlewów ciśnieniowych aluminium
  • Wysokie parametry przepływowe w zakresie niskich ciśnień
  • Wyważany dynamicznie w klasie G-6,3 zgodnie z ISO 1940-1

Dane techniczne

Specyfikacja

Nr
kat.		 Typ
wentylatora		 Moc silnika [kW] Prąd przy napięciu 1~230V [A] Prąd przy napięciu 3~400V [A] Prędkość obrotowa [min -1] Wydajność maksymalna [m3/h] Maksymalne ciśnienie całkowite [Pa] Poziom dzwięku [dB(A)]* Masa [kg]**
600 KLR400/0,37-4/8 0.37 2.2 - 1440 6107 114.9 59 25 Wybierz
601 KLR450/0,37-4/6 0.37 2.2 - 1440 7225 120 58 26 Wybierz
602 KLR450/0,55-4/8 0.55 3 - 1430 8557 140 62 28 Wybierz
603 KLR500/0,37-4/6 0.37 2.2 - 1440 8330 140 59 27.5 Wybierz
604 KLR500/0,55-4/8 0.55 3 - 1430 8765 155 61 29.5 Wybierz
605 KLR500/0,75-4/8 0.75 - 1.75 1420 10961 155 64 30.5 Wybierz
606 KLR560/0,37-4/8 0.37 2.2 - 1440 8097 170 58 30 Wybierz
607 KLR560/0,75-4/8 0.75 - 1.75 1420 11500 203 62 33 Wybierz
608 KLR560/1,1-4/8 1.1 - 2.48 1445 15331 210 65 37 Wybierz
609 KLR630/0,75-4/6 0.75 - 1.75 1420 13048 202 64 35 Wybierz
610 KLR630/1,5-4/5 1.5 - 3.3 1445 17922 215 68 41 Wybierz
611 KLR710/0,75-4/5 0.75 - 1.75 1420 14595 215 57 50 Wybierz
612 KLR710/1,5-4/5 1.5 - 3.3 1445 20230 230 61 58 Wybierz
613 KLR800/0,75-6/6 0.75 - 1.93 935 19939 110 58 55 Wybierz
614 KLR800/1,1-6/5 1.1 - 2.69 945 23826 120 61 60 Wybierz
615 KLR800/1,5-6/6 1.5 - 3.6 949 25759 115 64 64.5 Wybierz
616 KLR900/0,75-6/5 0.75 - 1.93 935 21099 150 59 67 Wybierz
617 KLR900/1,1-6/5 1.1 - 2.69 945 25605 150 61 73 Wybierz
618 KLR900/1,5-6/5 1.5 - 3.6 949 27402 160 63 86 Wybierz
619 KLR900/2,2-4/5 2.2 - 4.52 1435 28730 320 67 87 Wybierz
620 KLR1000/1,5-6/9 1.5 - 3.6 949 25731 215 66 92 Wybierz
621 KLR1000/2,2-6/9 2.2 - 5.09 955 32530 220 68 104 Wybierz
622 KLR1000/3-4/5 3 - 6.02 1435 33356 310 69 94 Wybierz

Charakterystyka

1500 OBROTÓW

1000 OBROTÓW

KLR400

KLR450

KLR500

KLR560

KLR630

KLR710

KLR1000

KLR800

KLR900

KLR1000

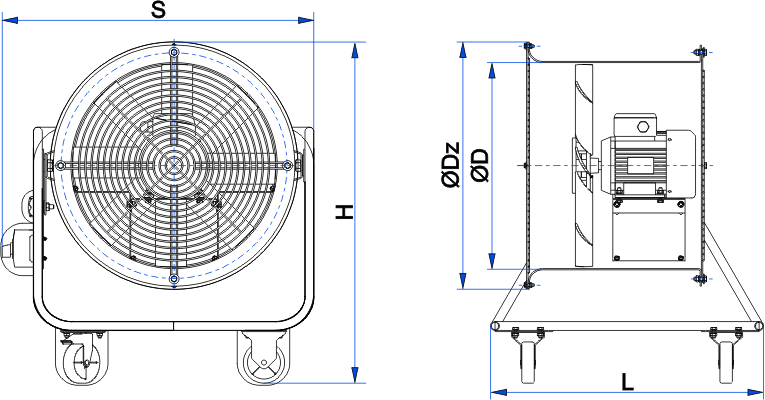

Wymiary

Wymiary

Numer katalogowy Wentylator D L s H ØDz
600 KLR400/0,37-4/8 400 661 655 780 500
601 KLR450/0,37-4/6 450 661 705 805 550
602 KLR450/0,55-4/8 450 661 705 805 550
603 KLR500/0,37-4/6 500 661 755 830 600
604 KLR500/0,55-4/8 500 661 755 830 600
605 KLR500/0,75-4/8 500 661 755 830 600
606 KLR560/0,37-4/8 560 848 830 1015 660
607 KLR560/0,75-4/8 560 848 830 1015 660
608 KLR560/1,1-4/8 560 848 830 1015 660
609 KLR630/0,75-4/6 630 848 900 1050 730
610 KLR630/1,5-4/5 630 848 900 1050 730
611 KLR710/0,75-4/5 710 848 980 1090 810
612 KLR710/1,5-4/5 710 848 980 1090 810
613 KLR800/0,75-6/6 800 848 1070 1125 900
614 KLR800/1,1-6/5 800 848 1070 1125 900
615 KLR800/1,5-6/6 800 848 1070 1125 900
616 KLR900/0,75-6/5 900 1190 1235 1430 1000
617 KLR900/1,1-6/5 900 1190 1235 1430 1000
618 KLR900/1,5-6/5 900 1190 1235 1430 1000
619 KLR900/2,2-4/5 900 1190 1235 1430 1000
620 KLR1000/1,5-6/9 1000 1190 1335 1480 1100
621 KLR1000/2,2-6/9 1000 1190 1335 1480 1100
622 KLR1000/3-4/5 1000 1190 1335 1480 1100
