Opis produktu
Wentylatory dachowe – osiowe. Charakteryzują się bardzo wysokimi wydajnościami w zakresie niskich ciśnień. Przeznaczone do użytku w przemyśle. Odporne na warunki atmosferyczne. Opcjonalnie mogą być wykonane w wersji nawiewnej.
- Standardowy zakres średnic: 280 – 1250mm
- Temperatury pracy: od -20 do +55°C
- Moce instalowanych silników: 0,18 – 5,5kW
- Obroty silników: 1500, 1000 min-1
- Silniki wyposażone w łożyska zamknięte, bezobsługowe
- Silniki w standardzie przystosowane do regulacji prędkości obrotowej za pomocą przemiennika częstotliwości
- Obudowy oraz daszki stalowe
- Zabezpieczone antykorozyjnie obudowy – malowanie proszkowe
Wykonania opcjonalne:
- siatka osłonowa na wlocie
- przeciwwybuchowe
- wysokotemperaturowe temp. max: 105°C
Budowa
Obudowa
Silnik
Wirnik
- Wykonana z konstrukcyjnej blachy stalowej. Wyposażona w kołnierz walcowany z płaszcza korpusu, posiadający otwory przyłączeniowe oraz daszek przeciwdeszczowy
- Wyposażona w skręcaną lub spawaną półkę silnika
- Zabezpieczona antykorozyjnie poprzez malowanie proszkowe. Malowana w kolorze: RAL 9005 (czarny)
Wykonanie opcjonalne obudowy:
- Zabezpieczenie antykorozyjne poprzez cynkowanie ogniowe
- Obudowa ze stali nierdzewnej gat. 1.4301
- Obudowa z aluminium
- Malowane w innym kolorze z palety RAL
- Asynchroniczny 1 lub 3 fazowy
- Napięcie zasilania: 3~ 230/400V; 400/690V
- Klasa izolacji: F
- Stopień ochrony: IP 55
- Korpus silnika z odlewu aluminiowego lub żeliwnego
Wykonanie opcjonalne silnika:
- Napięcie zasilania: 440V, 460V, 500V, 1000V
- Częstotliwość zasilania: 60Hz
- Klasa sprawności: IE4
- Klasa izolacji silnika: H
- Stopień ochrony: IP 56, IP66
- Czujniki temperatury uzwojeń
- Czujniki temperatury łożysk
- Łopatki wykonane z polipropylenu zbrojonego włóknem szklanym, piasta wykonana z odlewów ciśnieniowych aluminium
- Wyważany dynamicznie w klasie G-6,3 zgodnie z ISO 1940-1
Dane techniczne
Specyfikacja
| Nr kat. |
Typ wentylatora |
Moc silnika [kW] | Prąd przy napięciu 1~230V [A] | Prąd przy napięciu 3~400V [A] | Prędkość obrotowa [min -1] | Wydajność maksymalna [m3/h] | Maksymalne ciśnienie całkowite [Pa] | Poziom dzwięku [dB(A)]* | Masa [kg]** | |
|---|---|---|---|---|---|---|---|---|---|---|
| 1100 | MP400/0,37-4/8 | 0.37 | 2.2 | - | 1440 | 6110 | 115 | 59 | 15 |
Wybierz
|
| 1101 | MP400/0,55-2/6 | 0.55 | 3.1 | - | 2870 | 5910 | 240 | 61 | 16 |
Wybierz
|
| 1102 | MP400/1,1-2/6 | 1.1 | - | 2.31 | 2880 | 7845 | 363 | 65 | 18 |
Wybierz
|
| 1103 | MP400/1,5-2/8 | 1.5 | - | 3.06 | 2895 | 8290 | 500 | 71 | 21 |
Wybierz
|
| 1104 | MP500/0,25-4/8 | 0.25 | 1.5 | - | 1420 | 6030 | 147 | 57 | 16 |
Wybierz
|
| 1105 | MP500/0,37-4/6 | 0.37 | 2.2 | - | 1440 | 8330 | 138 | 59 | 17 |
Wybierz
|
| 1106 | MP500/0,55-4/8 | 0.55 | 3 | - | 1430 | 8765 | 154 | 61 | 19 |
Wybierz
|
| 1107 | MP500/0,75-4/8 | 0.75 | - | 1.75 | 1420 | 10960 | 150 | 64 | 22 |
Wybierz
|
| 1108 | MP500/1,1-2/6 | 1.1 | - | 2.31 | 2880 | 9350 | 556 | 67 | 21 |
Wybierz
|
| 1109 | MP500/1,5-2/6 | 1.5 | - | 3.06 | 2895 | 12190 | 495 | 69 | 23 |
Wybierz
|
| 1110 | MP500/2,2-2/6 | 2.2 | - | 4.35 | 2895 | 14430 | 530 | 72 | 26 |
Wybierz
|
Charakterystyka
1500 OBROTÓW
3000 OBROTÓW
MP400
MP500
MP400
MP500

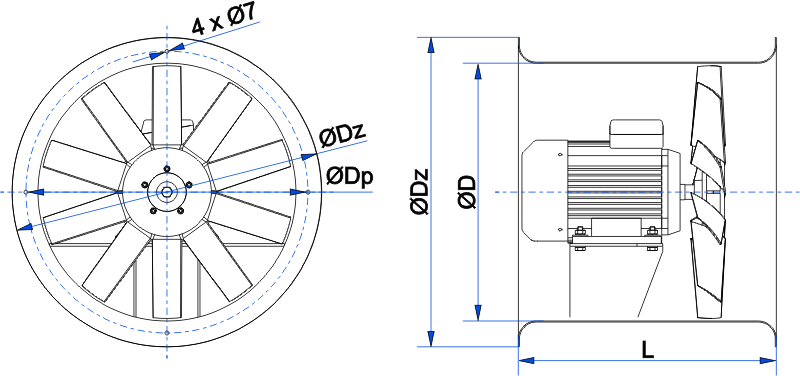

Wymiary
Wymiary
| Numer katalogowy | Wentylator | ØD | L | ØDp | ØDz |
|---|---|---|---|---|---|
| 1100 | MP400/0,37-4/8 | 400 | 510 | 480 | 500 |
| 1101 | MP400/0,55-2/6 | 400 | 510 | 480 | 500 |
| 1102 | MP400/1,1-2/6 | 400 | 510 | 480 | 500 |
| 1103 | MP400/1,5-2/8 | 400 | 510 | 480 | 500 |
| 1104 | MP500/0,25-4/8 | 500 | 525 | 580 | 600 |
| 1105 | MP500/0,37-4/6 | 500 | 525 | 580 | 600 |
| 1106 | MP500/0,55-4/8 | 500 | 525 | 580 | 600 |
| 1107 | MP500/0,75-4/8 | 500 | 525 | 580 | 600 |
| 1108 | MP500/1,1-2/6 | 500 | 525 | 580 | 600 |
| 1109 | MP500/1,5-2/6 | 500 | 525 | 580 | 600 |
| 1110 | MP500/2,2-2/6 | 500 | 525 | 580 | 600 |
